应用案例 | 透视建筑“关节”的慧眼：筑牢装配式建筑工程质量防线

深圳杰泰

2025-12-25

PART .01

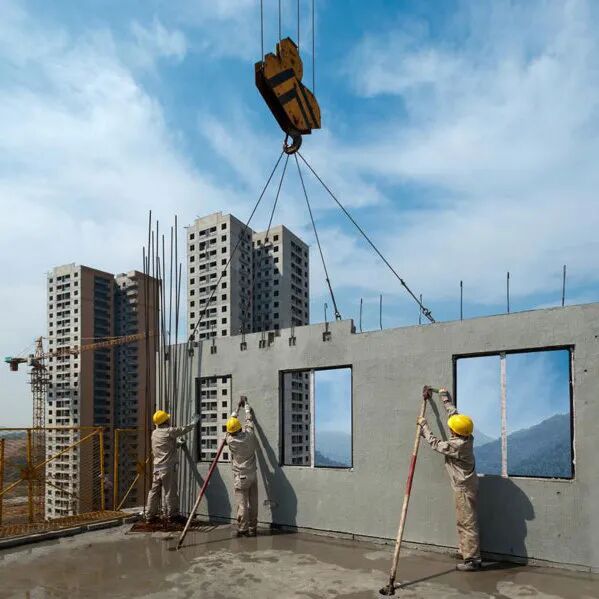

装配式建筑结构

装配式建筑结构是一种符合可持续发展理念的新型建筑工业化建造方式，它通过“工厂化预制构件、现场装配构件”的模式，在施工速度、经济效益和环境效益等方面展现出显著优势。然而，构件的连接质量直接关系到整体结构的安全性、稳定性和耐久性。

PART .02

灌浆套筒检测痛点

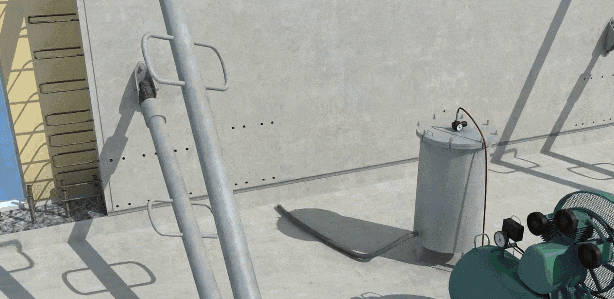

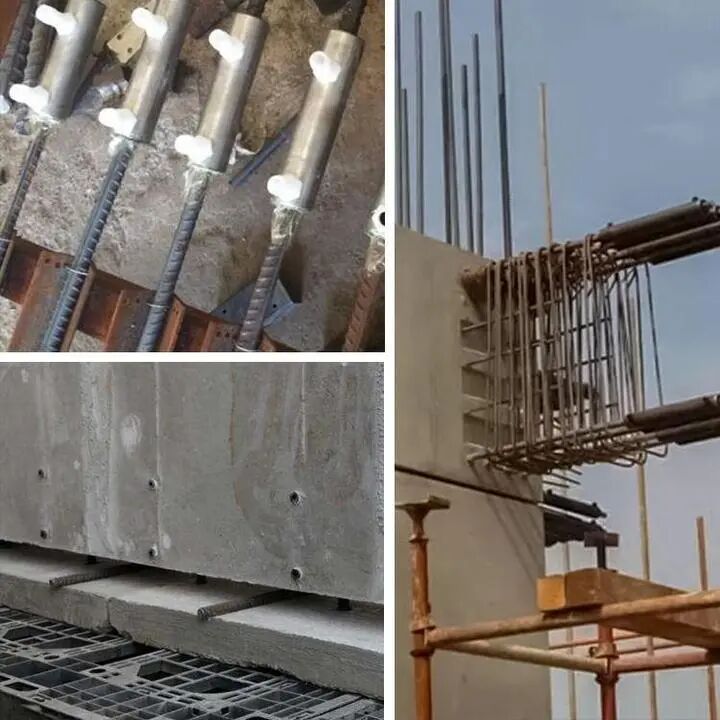

在装配式混凝土结构中，灌浆套筒连接作为最常用的连接方式之一，因此其灌浆套筒饱满度检测是工程质量控制的关键环节。但传统的检测手段难以直观评估套筒灌浆、接缝填充等隐蔽部位的密实度，给工程质量控制带来挑战。因此，需要一种能更加有效探查套筒内钢筋是否到位的检测方法。

PART .03

杰泰解决方案

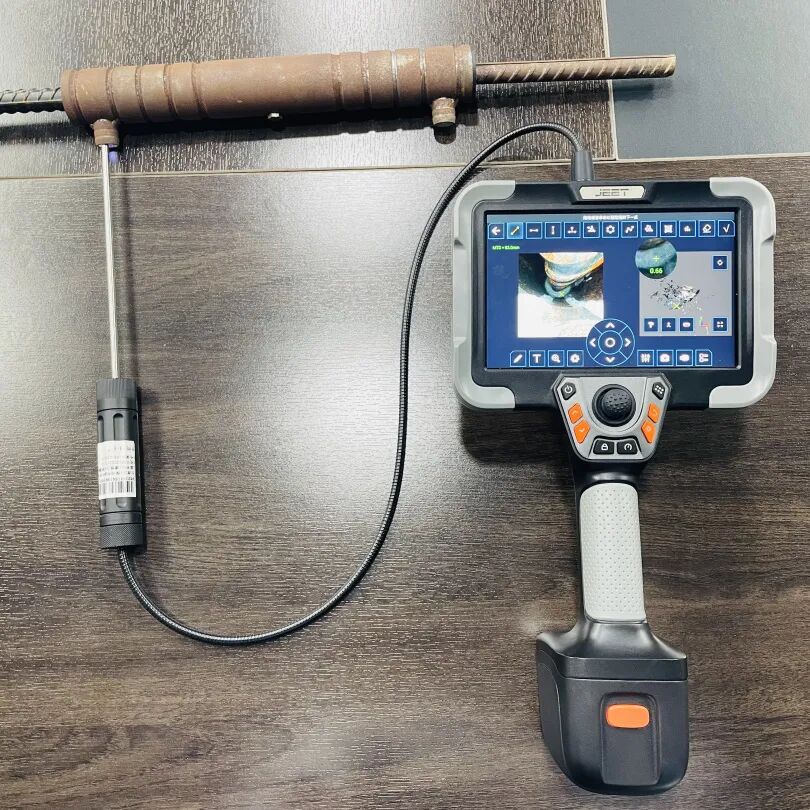

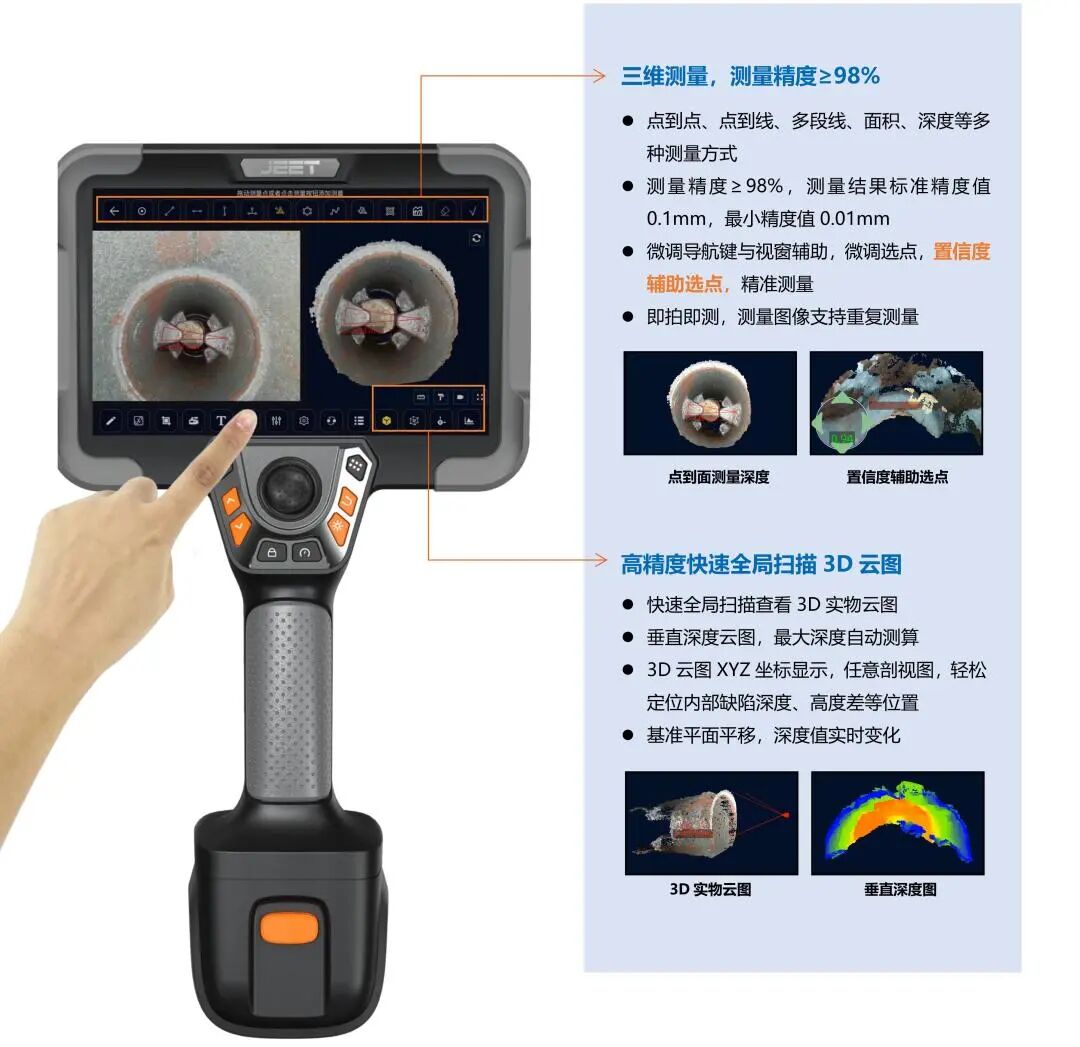

杰泰BX系列建筑三维测量内窥镜专为检测灌浆饱和度设计。该款设备能为装配式建筑的套筒灌浆饱满度、接缝密实度等关键指标提供高清成像、精准测量、智能分析的一体化检测方案，其三维测量最小精度值可达0.01mm，并支持生成3D云图进行直观分析。这有助于实现更高效、更可靠的工程质量管控。

作为装配式建筑工程质量检测的理想之选，杰泰科技BX系列具备以下显著优势：

（1）三维测量，测量精度≥98%；

（2）高精度快速全局扫描3D云图；

（3）灵活探头，深入盲区：采用高柔性探头设计，可轻松弯曲、旋转，深入狭窄、弯曲的结构内部，实现全方位、无死角的检测，有效弥补传统检测方法的盲区；

（4）坚固耐用，防水防尘：整机采用坚固耐用的工程合金和航空铝合金外壳，管线采用防水、防尘、耐磨的钨合金丝编织管，适应建筑工地复杂环境，确保稳定运行。

（5）权威认证，品质保证：该核心技术成果《三维内窥镜研发及在装配式建筑中的应用》已被评为2025年广东省名优高新技术产品。并且符合GB/T 33886-2017、T/CECS 683-2020、T/CECS 1189-2022以及DB22/T 3754-2020、DBJ33/T 1270-2022等规范要求，各项技术指标均达标，已应用于装配式混凝土结构检测领域。

PART .04

杰泰实战案例

（1）套筒内钢筋插入长度观测

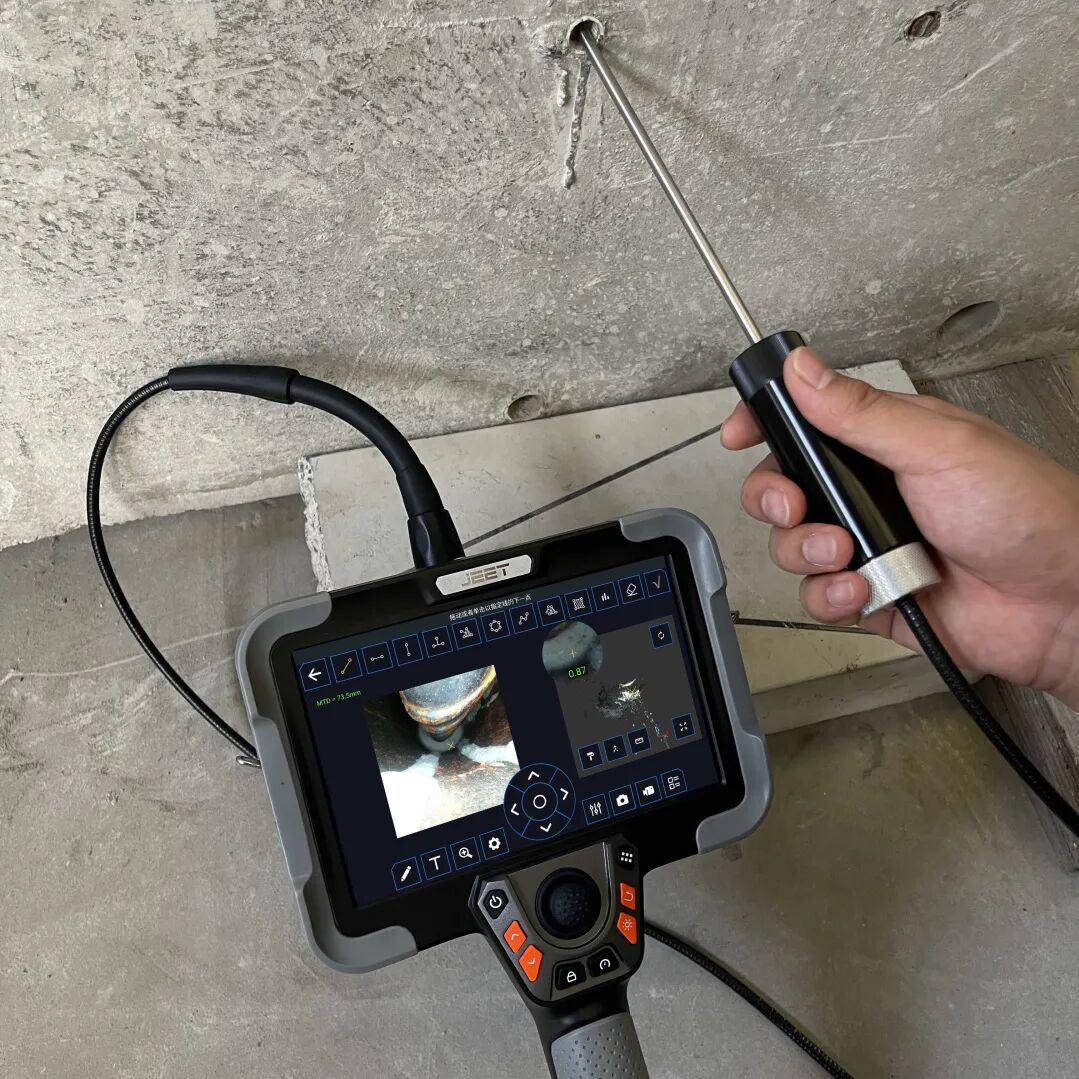

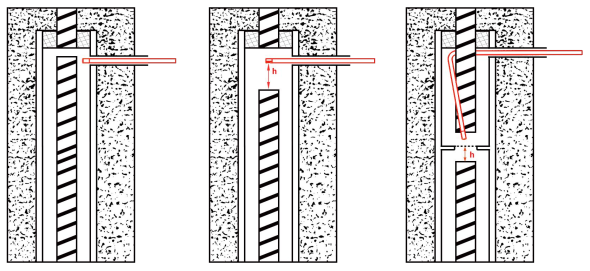

某项目建筑工地为判定三维测量内窥镜观察套筒内钢筋插入长度是否达标，凭借杰泰BX建筑三维测量内窥镜展开了三项关键测量：一是测连接钢筋插入段末端与出浆孔道的相对距离判断是否符合规范；二是测钢筋末端和限位挡卡的垂直距离验证钢筋定位是否准确；并结合这两项测量数据，确定钢筋实际插入长度满足了设计要求。

（2）灌浆饱满度情况观测

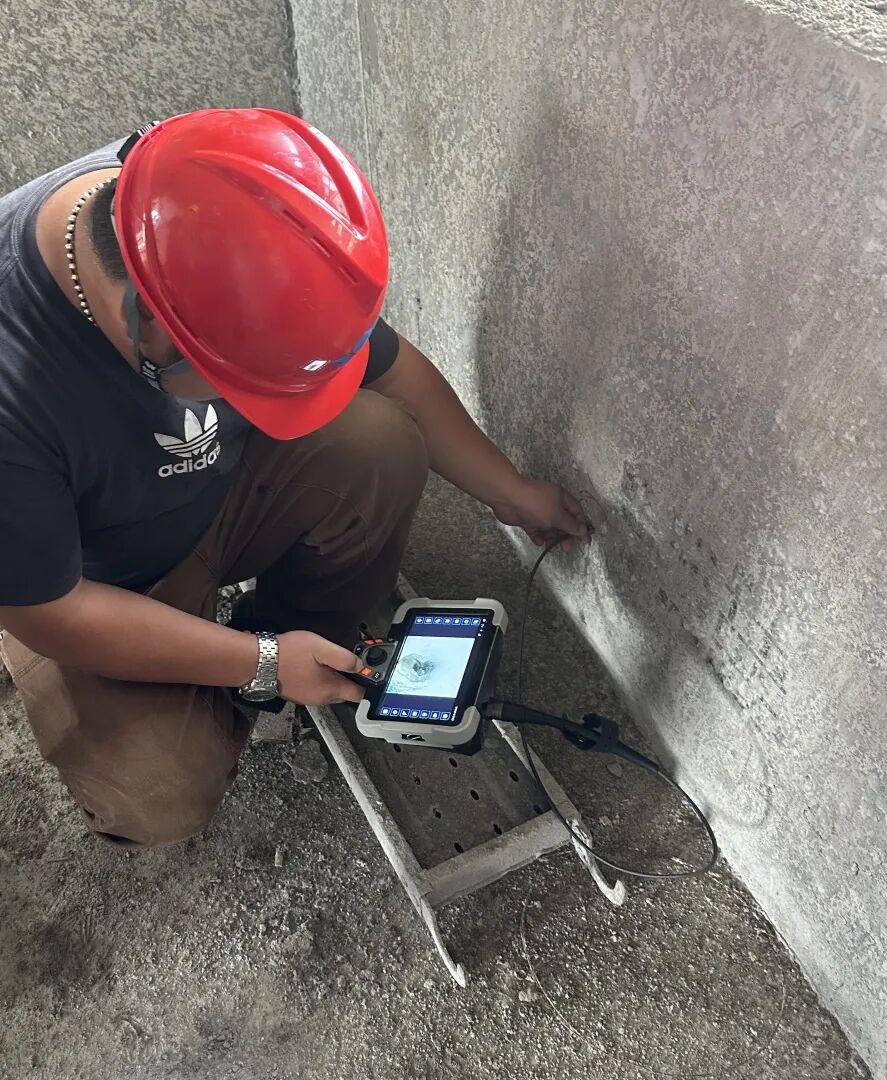

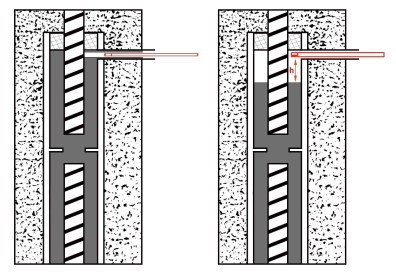

某项目建筑工地，通过杰泰BX建筑三维测量内窥镜，观察灌浆饱满度，检测其孔道末端周边的灌浆料密实程度，并测量预成孔与灌浆料上表面的垂直距离，评估灌浆料的填充高度和密实程度。
