应用案例 | 风电运维技改：一台工业内窥镜，如何让齿轮箱检测效率提升40%？

风电机组检测

BACKGROUND

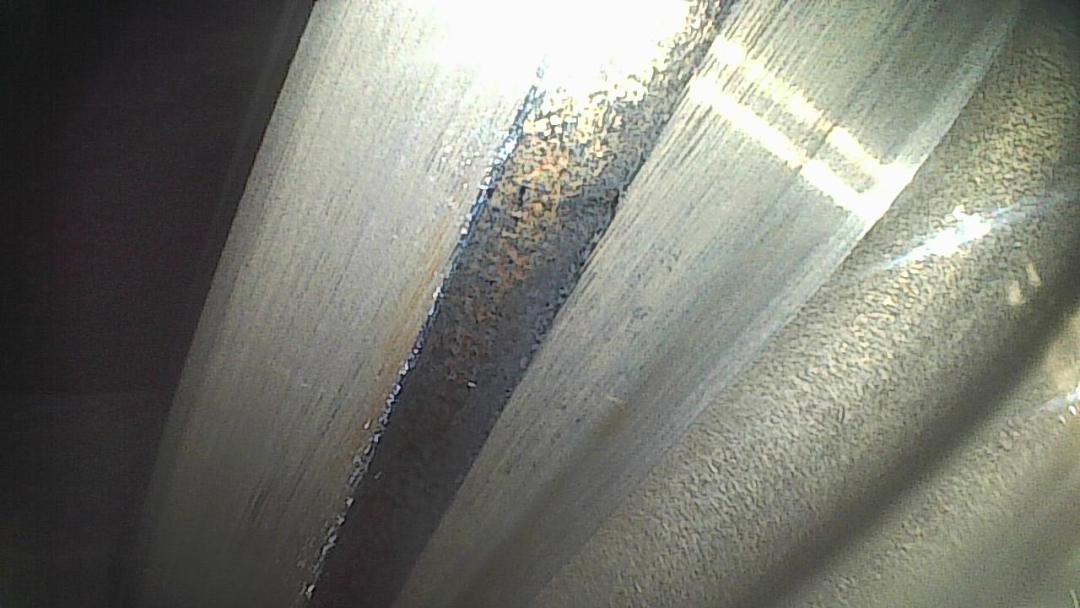

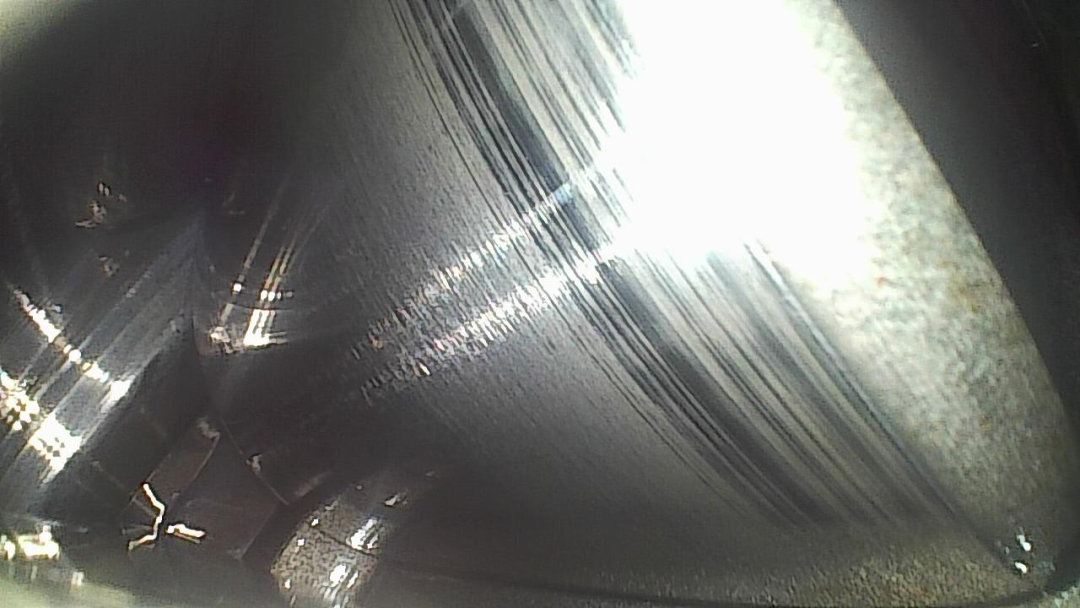

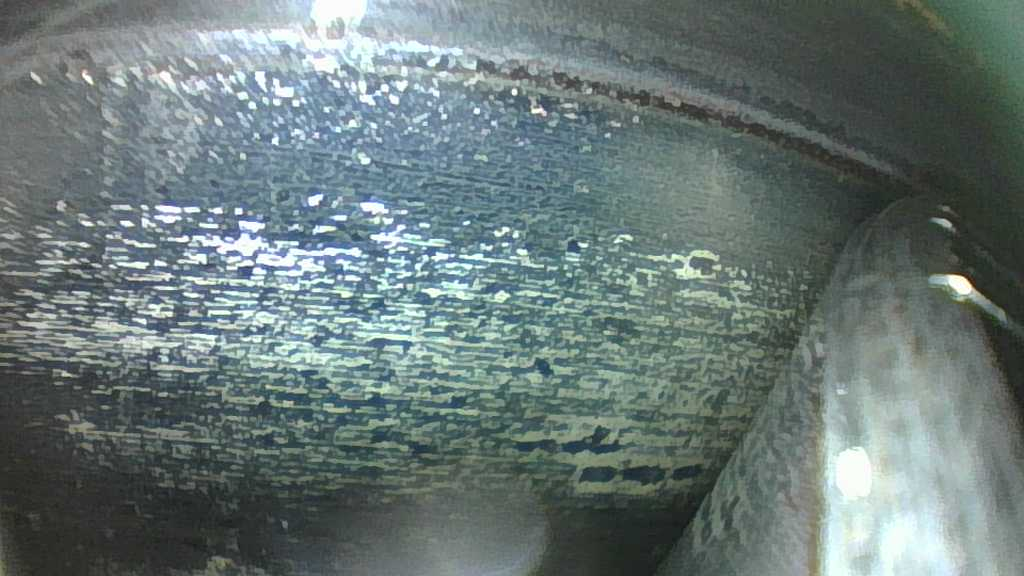

风电机组在重载、变风速的恶劣工况下长期运行，其传动核心——齿轮箱与轴承极易出现点蚀、剥落及疲劳裂纹等早期缺陷。其成因与润滑液及维护相关：润滑油清洁度不足，其中的固体颗粒会划伤齿面与轴承滚道，加速磨损并引发点蚀乃至断齿；或者设备维护不当（如长时间停机导致水分侵入、油品乳化或氧化变质）会破坏润滑油膜，造成润滑不良。在严重情况下，齿面可能出现黑线压痕等损伤，最终导致齿轮箱运行时产生异响和剧烈震动，甚至可能引发灾难性故障。

工业内窥视觉检测通过高分辨率图像，能够直接观测并量化评估齿轮崩齿、轴承划伤等缺陷位置、形状、尺寸等，为风电设备的预测性维护提供关键依据。

然而，在工业内窥镜检测中，油液环境可能会导致图像模糊、镜头污染乃至损坏。操作员需反复抽出插入管进行清理，再重新插入检测部位，这一过程不仅繁琐，且油污往往难以彻底清洁。这不仅显著增加了单次检查所需的时间，更导致整体检测效率大幅降低，并可能因污染物残留而缩短设备使用寿命。

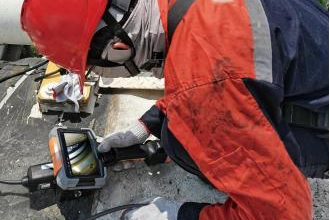

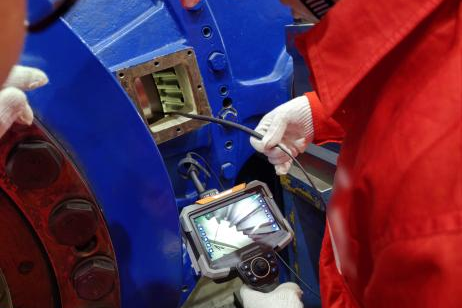

华东某大型风电企业曾面临齿轮箱内部磨损难以精准评估的运维瓶颈，传统检测方式无法确定与量化早期缺陷，导致故障预警滞后、维修成本高。为解决这一问题，企业引入杰泰K系列电控高清工业内窥镜，对齿轮箱核心部件实施“微创手术式”无损检测：

1.防油镜头

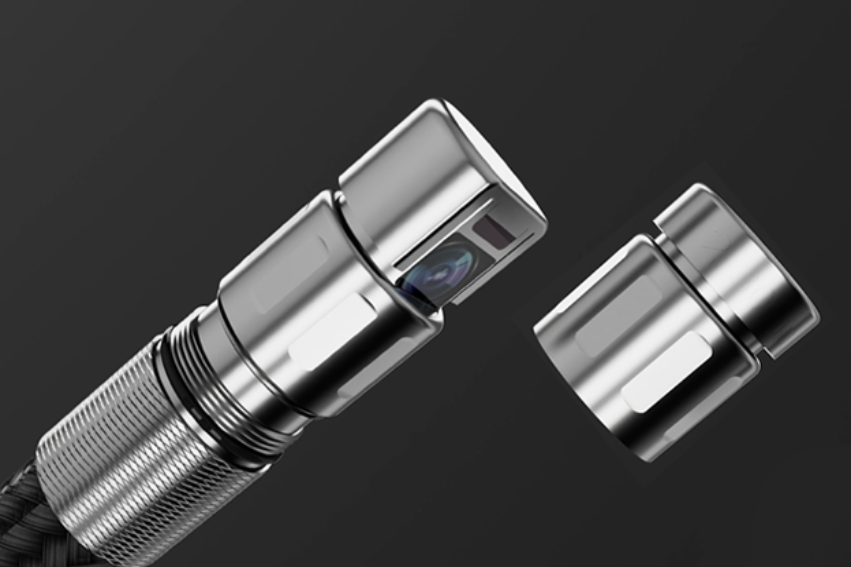

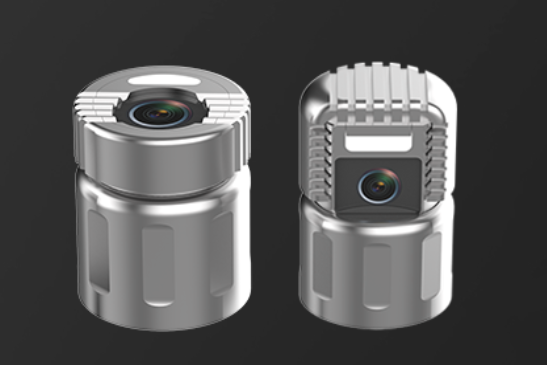

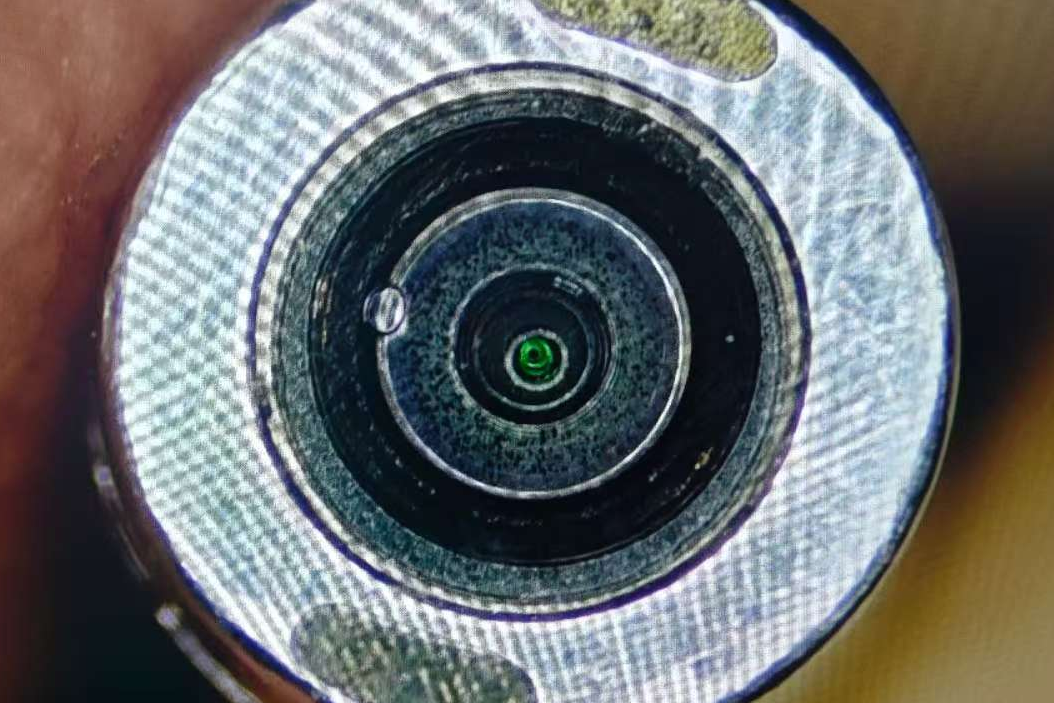

一体式镜头采用定制防油工艺形成密封一体器件来杜绝进水进油及松动；可更换镜头则采用“双螺纹连接”锁紧结构设计，防止油、水、灰尘等渗入镜头内部；疏油镜头则通过其前端设计的导油结构，利用毛细管作用原理，能够主动将附着在物镜镜片上的油液迅速排走。这三种设计均能确保了镜头在油液环境中仍能获得清晰的观察图像，使工程师无需中断检测流程来反复擦拭镜头，从而显著提升了检测工作的连续性与效率。

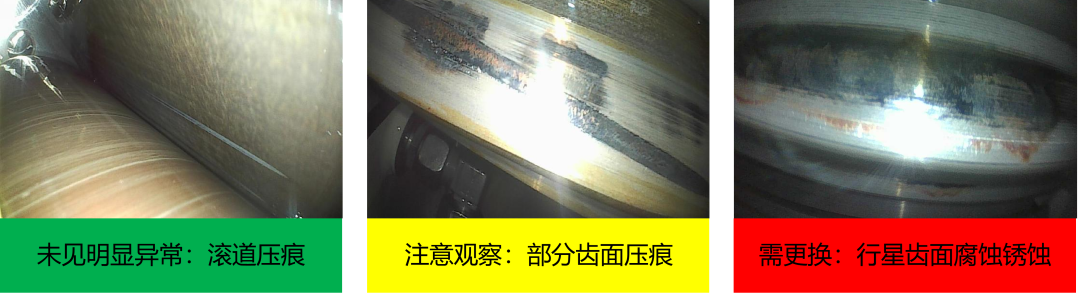

支持对齿轮齿数进行Ai自动计数，还可通过多视角图像融合技术，对齿轮崩齿、点蚀、划痕等典型缺陷进行Ai自动缺陷识别，对缺陷严重程度的采用精准分级鉴定。评估分级层次包括“未知、未见明显异常、注意观察、及时修复和需更换”5种状态及应对措施。

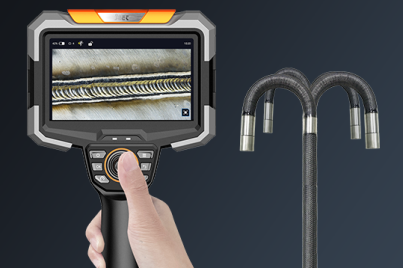

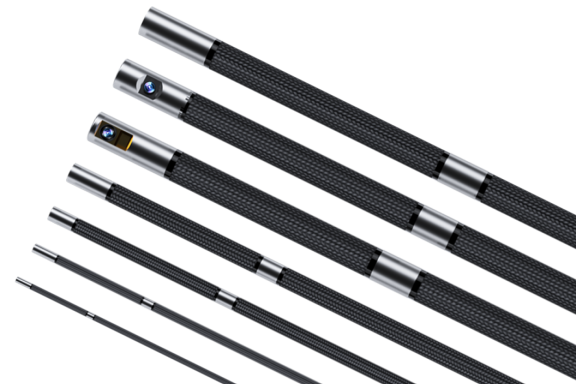

支持360°全方位导向与180°大角度弯曲，配合0.95-8.0mm的可选管径，能轻松穿越齿轮箱狭窄油道与啮合缝隙，抵达传统工具无法触及的检测盲区。

4.高清成像

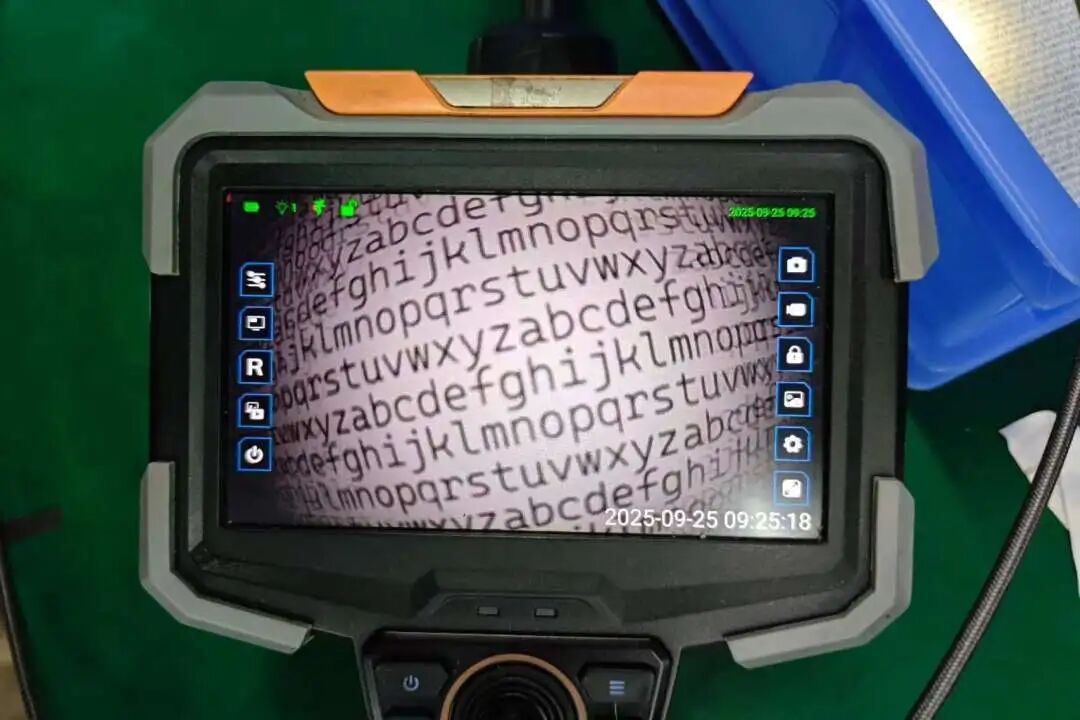

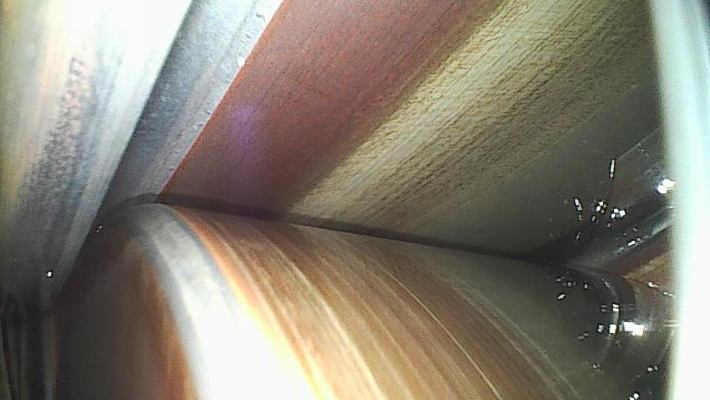

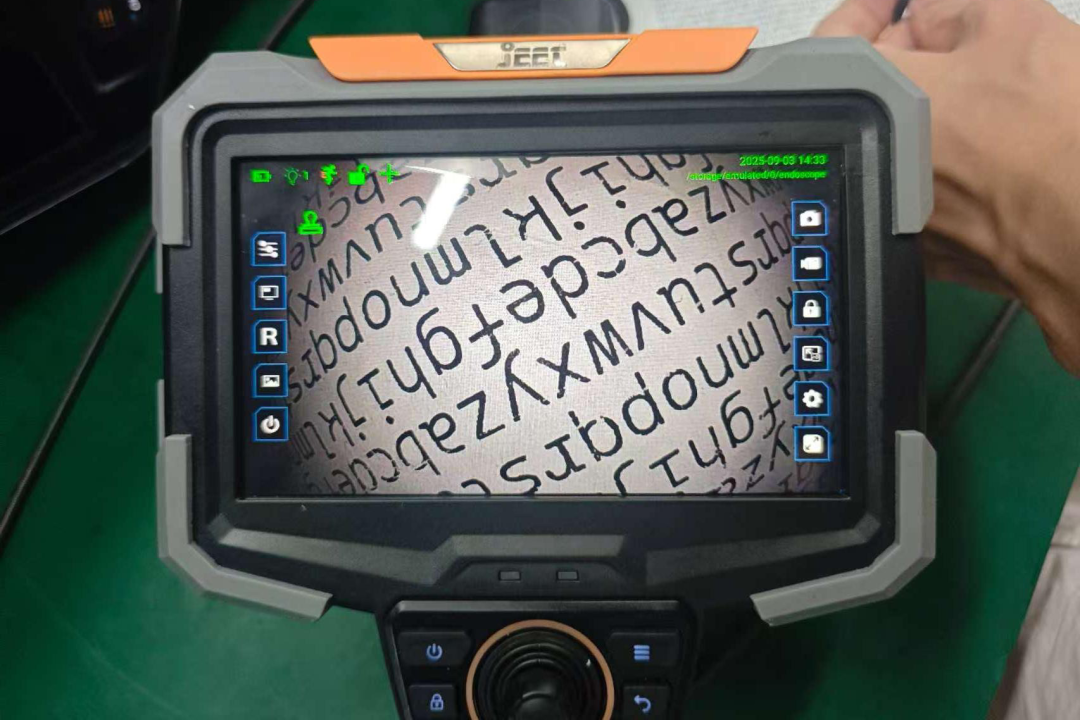

搭载100万像素高清探头，即便在油雾浑浊环境下，也能清晰地捕捉齿面微观点蚀、早期疲劳裂纹及硬质颗粒碾压痕迹。

1.检测效率提升：单次齿轮箱内部检查效率提升40%以上。以往需数天甚至数周的拆解工作，现于数小时内即可完成，大幅缩短了停机时间。

2.成本优化与故障率下降：通过避免盲目拆解，显著降低了备件与人工成本。更为关键的是，基于定期内窥镜检查对设备健康状态的实时掌控，齿轮箱故障率下降30%，从根本上扭转了被动维修局面。

3.模式转型与寿命延长：通过对点蚀扩展速率、裂纹发展趋势的跟踪分析，企业得以制定精准的分级维护策略（如限功率运行或窗口期更换），极大延长了设备使用寿命，形成了技术改进驱动管理提升的闭环。
