应用案例 | 流道的工业视觉内窥镜检测，让看不见的"血管"变得透明
在新能源汽车制造领域，一个看不见、摸不着的内部结构——流道，正悄悄决定着产品的成败。它就像设备的"血管"，一旦堵塞或泄漏，后果不堪设想。那么，我们如何“看清"这些藏在内部的流道？
01 什么是流道？
流道，是指流体（液体、气体或熔融材料）在零部件或模具内部定向流动的通道。它广泛存在于各类工业产品中，却因为深埋在零件内部，往往成为质量检测的盲区。

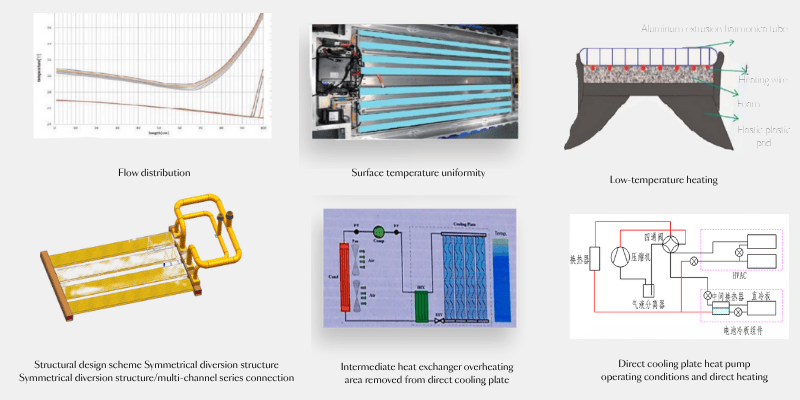

▎场景1：新能源电池冷却系统中的流道
动力电池工作时产生大量热量，若未及时导出，可能引发热失控问题。冷却板内部的流道是解决这一问题的关键结构：冷却液（通常由水、乙二醇和缓蚀剂混合而成）在铝合金或塑料材质的扁平通道中循环流动，持续带走热量。部分流道截面尺寸仅几毫米宽，走向曲折复杂。一旦内部出现毛刺、异物或铸造缺陷，轻则降低散热效率，重则导致局部过热，形成安全隐患

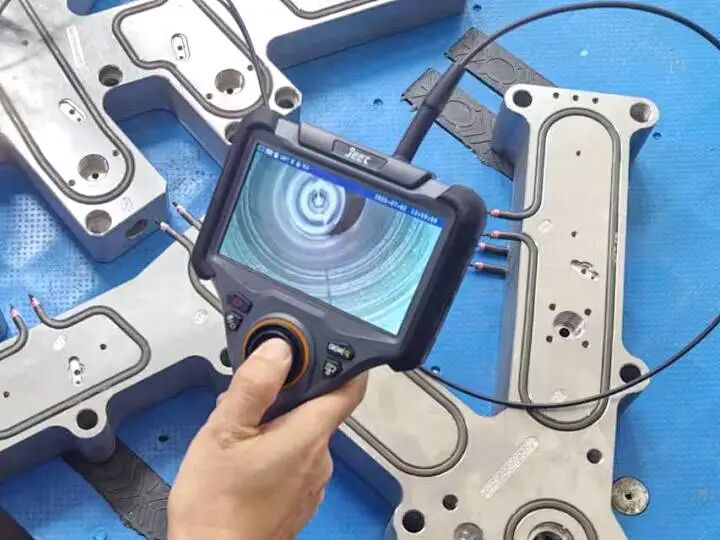

▎场景2：注塑工艺中的热流道系统

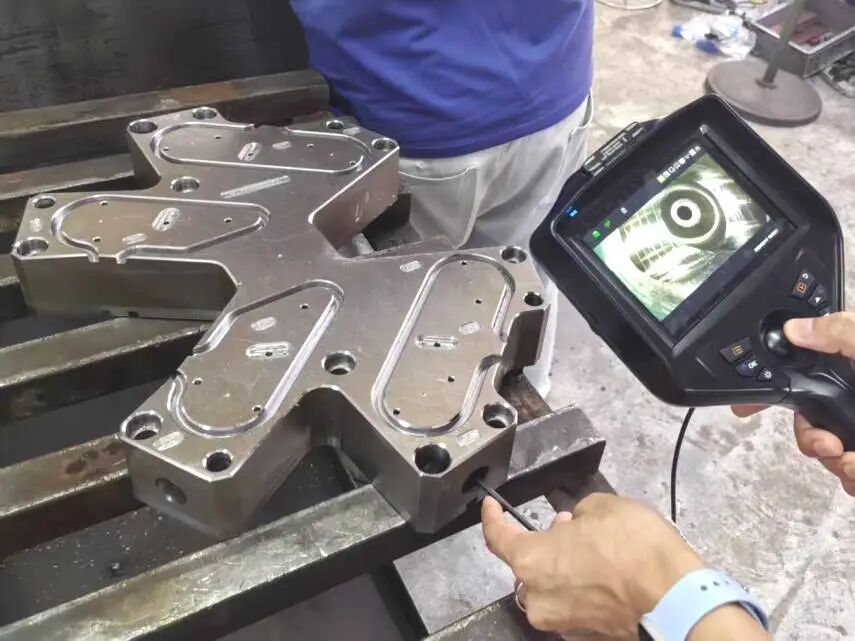

在精密注塑中，热流道用于连接主浇口与多个型腔，实现多腔同时成型。与冷流道不同，它通过加热保持塑料熔融，避免产生废料（水口料），显著提升材料利用率。热流道的检测重点包括：内部通畅性（防堵塞）、密封性（防漏料）和热平衡（温度均匀性）。任一环节出问题，都会影响产品的尺寸精度和表面质量
流道有一个共同特点——细长、弯曲、不可视。常规检测手段难以探查问题：
肉眼观察？ 进不去，看不到。
X射线/CT？ 设备昂贵，难以普及到产线。
破坏性剖切？ 一刀下去零件报废，成本太高。
02 有哪些流道内部缺陷？

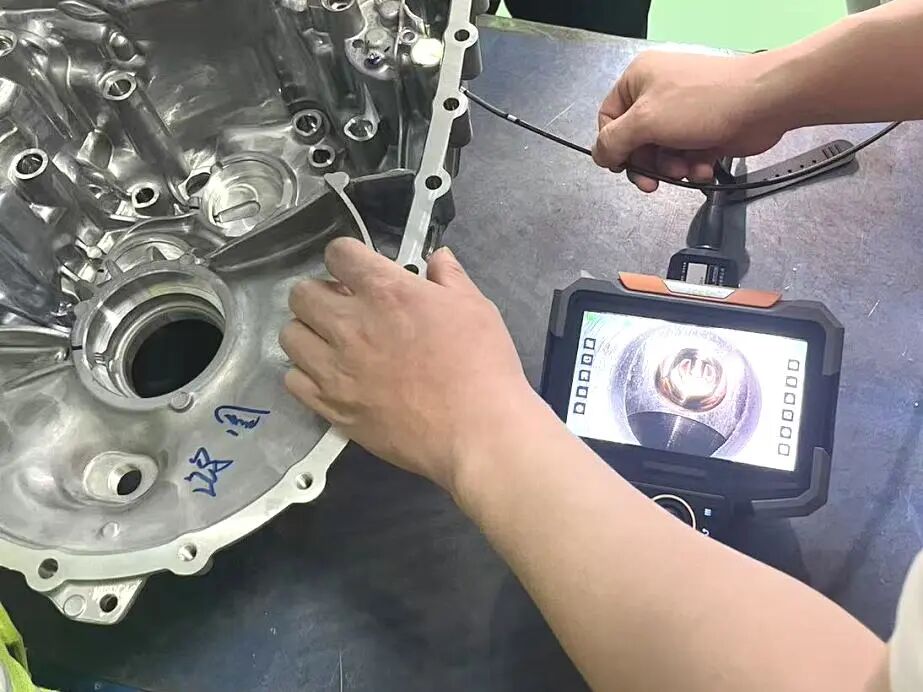

更关键的是，流道内部隐藏着多种常见缺陷，尤其在铸造过程中：
此外，设备运行一段时间后，还会出现腐蚀、结垢、堵塞、裂纹等服役缺陷。而工业视频内窥镜，正是目前最经济、最高效的无损解决方案。
03 内窥镜需要具备哪些功能？

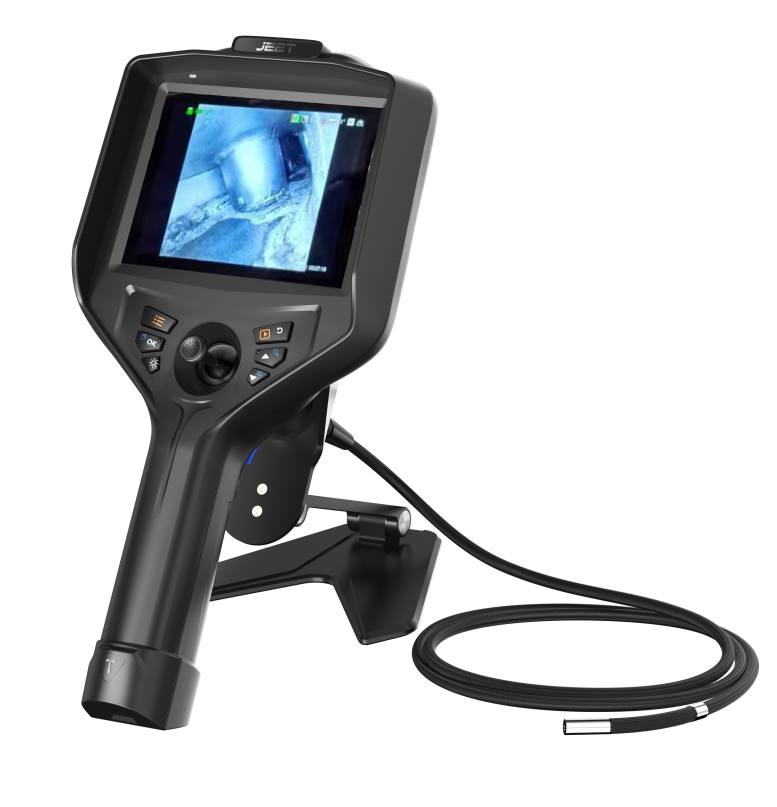

面对如此复杂的流道检测需求，以杰泰K系列电控高清内窥镜和THX系列高清视频内窥镜为例，一台专业的工业内窥镜需要满足以下核心要求：
卓越的通过性与操控灵活性
管线规格覆盖0.75mm至8.0mm多种直径，可根据被测对象自由更换，能够进入多种尺寸的细窄流道入口。支持360°全向导向（单边最大弯曲角度210°） 探头前端可灵活弯曲，适应弯曲复杂的流道路径，可深入曲折流道的各个角落。

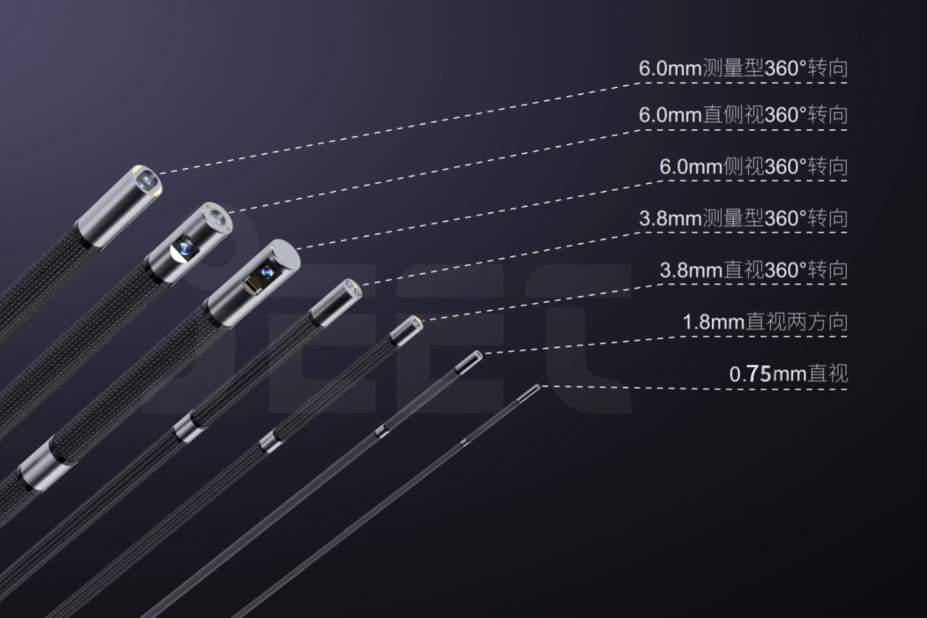

0.75-8.00mm管线系统
360°转向、210°弯曲
超高清成像与图像智能处理

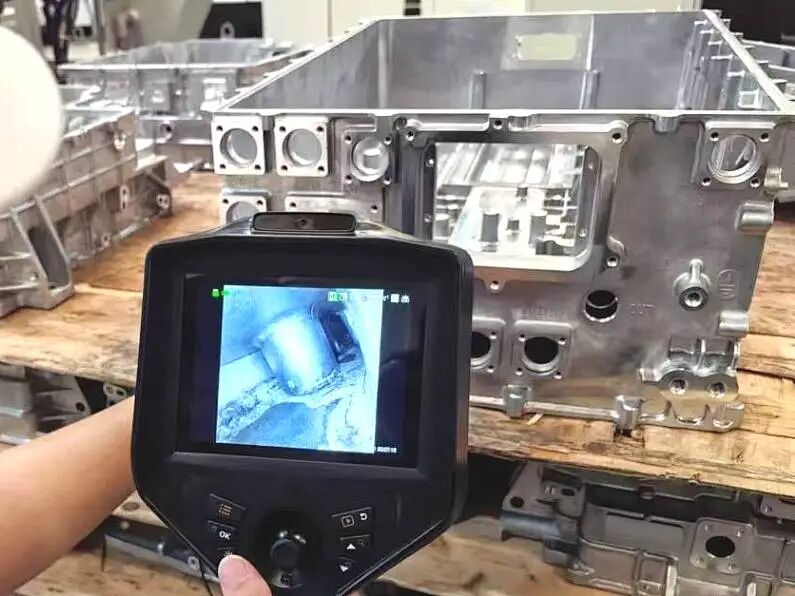

采用百万级像素镜头，图像细腻真实。搭配动态曝光调节与高光抑制功能，还原真实色彩无偏差。进入电池冷却板的细窄流道，可以清晰识别内壁毛刺、金属残屑、腐蚀点及微小气孔。
百万像素超高清摄像头

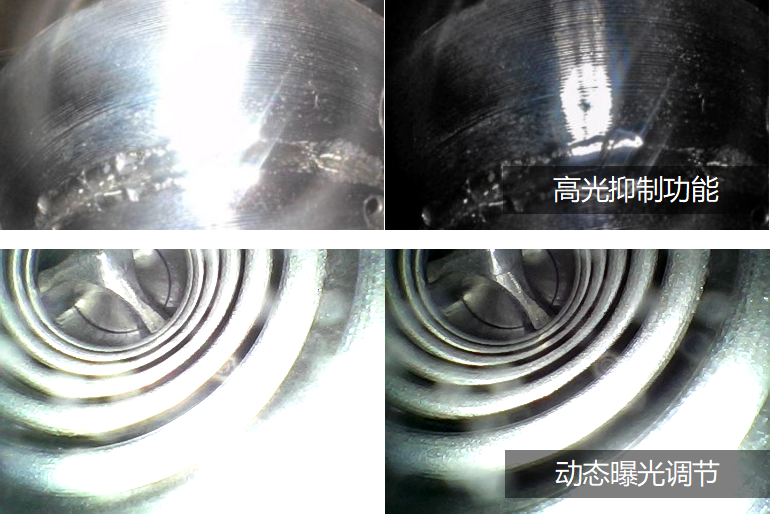

曝光调节与高光抑制

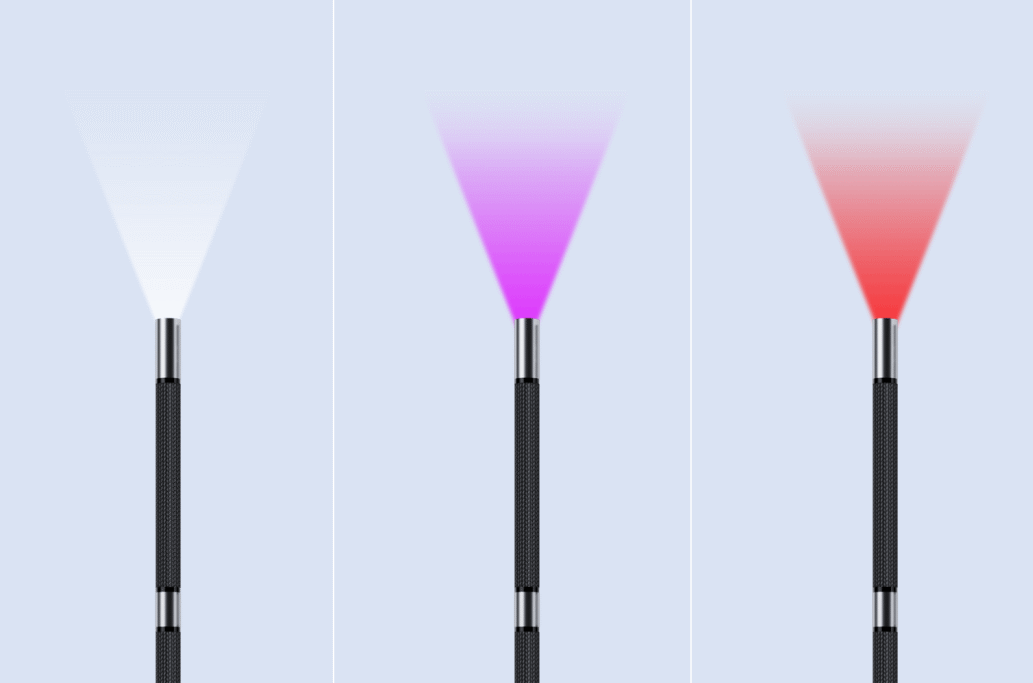

多光谱照明与图像智能特效
具备多种光源选项，超亮可调节冷光源照亮内部暗区和复杂流道，搭配白光、红外光、紫外光等多种光源选项，有效识别不同性质的缺陷。
超亮可调节冷光源
多种光源选项
04 意义与展望
工业内窥技术正在向智能化方向演进。AI辅助缺陷识别已经开始落地应用——算法自动标注缺陷位置和类别，大幅减轻人工判读负担；更进一步，内窥检测数据有望与数字孪生平台对接，实现流道结构的全生命周期管理：从铸造质检到服役监控，再到维护预测，形成完整的数据闭环。
