一、图像模组产品概述

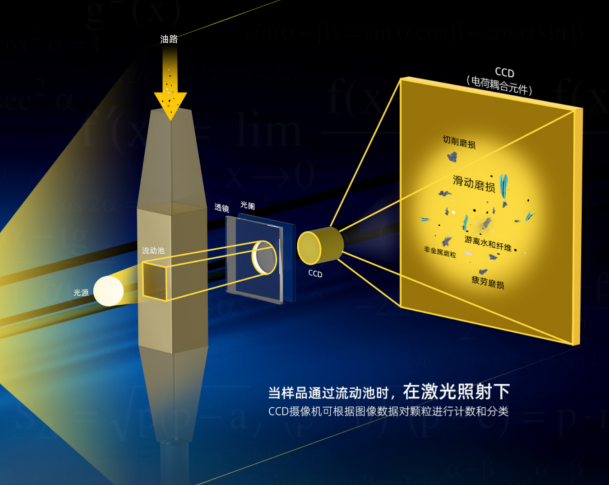

  传感器采用行业首创的Linux架构高清模组成像技术，集高速检测、智能分析与紧凑设计于一体。其搭载动态高精度镜头与高清微距成像模组，可在油液流动状态下2-5秒内完成实时动态图像捕捉，精准检测颗粒粒径分布、数量浓度及水分污染等多维度指标。通过内置AI分析模型，系统可依据ISO/NAS1638、ASTM等标准对颗粒形貌特征进行智能分类，有效区分切削磨损、疲劳磨损、粉尘、污染等颗粒类型。内置丰富磨损形貌等分析图库，有利于集成性质客户做二次开发和集成。

二、图像模组性能特点

  设备采用多重抗干扰设计，配备HDMI可视化输出与RS485工业总线双接口，兼容主流监测系统接入需求。创新性的微型化结构，特别适用于移动检测场景，和深度集成设计，为设备润滑状态监测提供实时数据支持。该解决方案通过污染物溯源分析，可辅助运维人员制定精准维保策略，有效延长关键设备使用寿命。

Ø 小体积：行业最小体积，兼容多种设备安装和集成

Ø 高分辨率：500万像素分辨率，油中污染形态高清可见

Ø 高效率：2-5s即可输出动态图像数据30-50s输出一次检测结果

Ø AI光线补偿：深色油品自动补光分析，无惧恶劣工况

三、产品应用范围

Ø 适用油液：风电齿轮箱油、发动机油、传动油、液压油及透平油在内的各种矿物质及全合成润滑油液，汽轮机和馏分燃料、切削油等金属加工类辅助用油。

Ø 适用行业：电力行业、冶金钢铁、石油化工、工程机械、水泥造纸、矿产开采、风力发电、交通运输、航空航天

Ø 行业应用场景示例

    风电运维：齿轮箱磨损颗粒与主轴承健康状态关联分析，优化变桨系统巡检路线

    冶金轧机：区分轧辊剥落颗粒（片状＞100μm）与液压阀磨损颗粒（切削状＜50μm）

    矿山机械：破碎机润滑油中SiO₂颗粒浓度反推空气滤芯失效状态

    发电机组：透平油含水量突变与蒸汽密封泄漏位置的因果诊断
