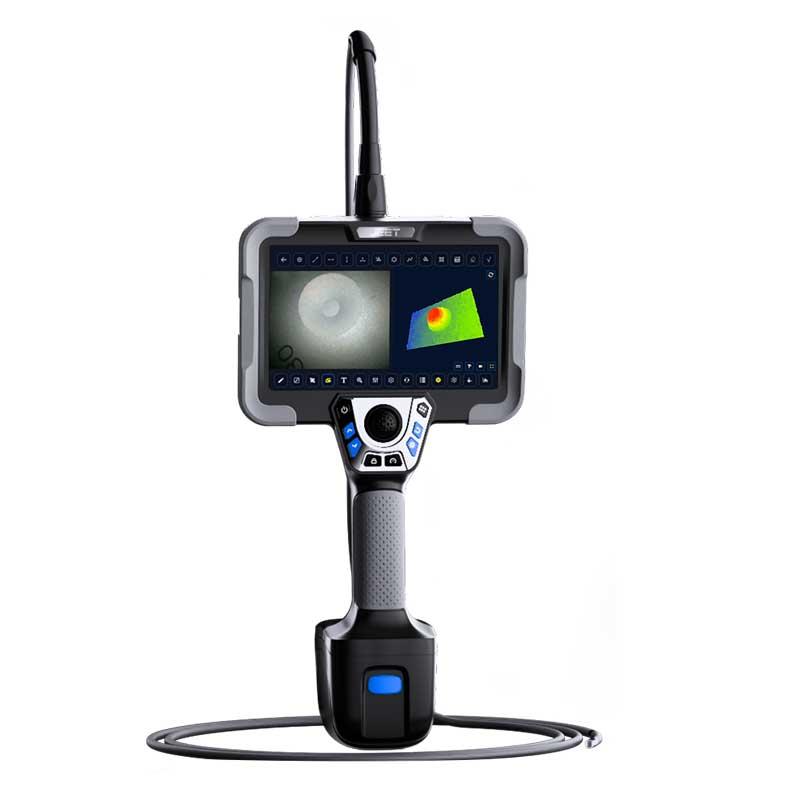

高精度3D云图扫描建模，精准三维测量

多种测量模式，测量误差≤5%

• 三维测量探头

               行业最小2.8mm三维探头                     3.8直视/侧视三维探头                        6.0直视/侧视三维探头

• 快速精准测量，多样化测量模式



强大功能集成可拓展性强

满足多种检测环境要求，应用场景广泛

主机/管线/电源系统/ 可拆卸分离，兼容1.0-8.0mm等多种功能/多材质/多长度管线系统

超清画质/流畅帧率

直观呈现被检物体内部细微结构与缺陷类型

技术参数

深度解读，产品“硬实力”看得见

• 主机系统参数

  整机结构	手持一体化主机	光源	后置LED/前置LED	标准精度值	0.1mm
  屏幕尺寸	7英寸触摸屏 人性化界面按键	视场角	90°/120°	最小精度值	0.01mm
  外壳材质	工程合金材料+航空铝合金	转向方式	360°电动一体转向结构	准确度	≥95%
  管线材质	耐磨钨合金丝编制管	转向角度	180°，最大210°	整机重量	约2.3kg
  屏幕分辨率	1920*1200	探头定位	转向锁定，可微调探头	视频输出	HDMI同屏输出
  续航时间	4小时，可支持在线充电使用	图片/视频	PNG/MP4	管线长度	1.5m/2m/3m（其他长度可定制）
  电池容量	7.4V/6400mAH	预览帧率	30/60fps	防水/耐油	探头、管线IP67防水，可定制耐油镜头
  充电方式	支持65W的高功率快充，并且兼容PD2.O/PD3.0协议，能够实现快速充电			储存介质	内存储/SD卡/U盘（选配）
  操作系统	实时智能多任务操作系统，能够满足各种复杂操作的需要			兼容性	兼容不同管径/长度/材质/功能的管线
  数据接口	USB、mini HDMI、Type-c、SD卡口、3.0耳机孔
  标准配置	专用仪器箱、内窥镜、电池模块、充电器、读卡器、储存卡、数据线、使用说明书、合格证等




• 可选光学镜头

  镜头型号	JT-01	JT-02	JT-03	JT-04	JT-05
  直径（mm）	6.0	6.0	6.0	6.0	6.0
  像素	100万	100万	100万	100万	100万
  硬质部分（mm）	15.8	13.6	13.6	15.8	13.6
  视向	90°	0°	0°	90°	0°
  视场角	90°	120°	120°	90°	120°
  景深（mm）	10-100	10-110	20-∞	5-50	5-50




• 管线系统参数

  探头直径	像素	有效工作长度	视向	景深	视场角	光源	弯曲方向
  8.0mm/6.0mm	200万（观察）	1m-3m以下	直视	7-80mm/10-120mm/20-∞	120°/140°	LED/光纤	360°转向
  8.0mm/6.0mm	100万（测量/观察）	1m-10m以下	直视	10-100mm/20-120mm	120°	LED/光纤	360°转向
  8.0mm/6.0mm	100万（测量/观察）	1m-10m以下	侧视	3-25mm/10-110mm	90°/120°	LED	360°转向
  8.0mm/6.0mm	100万（测量/观察）	1m-10m以下	直侧视	10-100mm/5-100mm/20-∞	120°/140°	LED/光纤	360°转向
  3.8mm	50万（测量/观察）	1m-10m以下	直视	10-100mm/20-120mm	120°	LED/光纤	360°转向
  3.8mm	100万（观察）	1m-10m以下	直视/侧视	10-100mm/3-25mm	120°-90°	LED	360°转向
  3.8mm	50万（观察）	1m-10m以下	直视/侧视	10-100mm/3-25mm	120°-90°	LED	360°转向
  3.8mm	50万（测量/观察）	1m-5m以下	直侧视	5-50mm	120°	LED	360°转向
  2.8mm	50万（测量/观察）	1m-5m以下	直视	5-50mm	120°	LED/光纤	360°转向
  2.8mm	50万（观察）	1m-5m以下	侧视	5-50mm	120°	LED	360°转向
  2.2mm	50万（观察）	1m-3m以下	侧视/侧视	5-50mm	120°	LED	360°转向/两方向
  1.8mm	50万（观察）	1m-3m以下	直视	5-50mm	120°	LED/光纤	两方向




• 产品功能参数

  导向控制	快速/慢速电动导向调节、自动复位	图像调节	亮度、对比度、色度、曝光补偿、曝光时间调节、ISO调节
  探头锁定	长按解锁键、探头一键复位、可步进微调	动态曝光	触摸图像任意点可进行曝光调节
  探头照明	灯光连续自动调节和9档手动调节	图像特效	负片、黑白
  放大功能	8倍放大	白平衡	自动白平衡
  显示比例	图像1:1/图像全屏	图像冻结	冻结查看，调用画笔时涂鸦保存
  图像分辨率	1920*1080/1280*720/800*800/720*720/400*400	图像旋转	0°、90°、180°270°、镜像、翻转
  拍照计数	可计数累计拍照次数，可复位	涂鸦注释	文字注释、涂鸦、水印
  双摄预览	双摄像头动态同屏显示	画中画	主屏图像与小窗照片任意切换
  使用时长	可记录使用时长、可复位	直侧同屏	直视画面和侧视画面同屏显示
  矢量图坐标	屏幕上显示导向方位及弯曲度的矢量指示图	防丢数据	开机后台自动录像（选配）
  缺陷标记	录像过程中发现缺陷增加时间标记	异物抓取	在观察高清视频检测图像的同时可对异物进行抓取
  WIFI图传	无线传输图像到手机、电脑等终端	叶片计数	可设置计数方向，预设总页数/圈（选配）
  文件命名	支持在设备内或扫描二维码重命名、添加前缀	温度显示	探头温度显示，高温预警（选配）
  文件分享	支持蓝牙、二维码、推送方式分享文件/图片/视频	多国语言	简体中文、繁体中文、英语、德语、日语、韩语、法语、意大利语
  文件管理	可对文件进行复制、重命名、删除、生成报告等操作	MDI报告	选择图片进行涂鸦注释，添加文字说明，创建/传输检测报告
  光学对焦	电动光学变焦调节景深，实现多焦距检测，景深范围可覆盖2mm-∞，变焦响应≤20ms（选配）
  对比测量	①选定基准距离，自动计算缺陷尺寸；②内置测量标尺，实现精准数据计算
  三维测量	点到点、点到线、点到面测深度、面积、周长等，微调导航键与视窗辅助、置信度辅助选点，测量图像可重复测量（选配）
  3D云图	垂直深度云图、3D实物云图、局部刨面、任意剖面、云图XYZ坐标显示、深度自动测算、剖面视图、基准面平移并显示深度，剖视图平均深度，任意点深度（选配）
  离线测量	三维测量图像可使用“PC测量应用端”进行重复测量（选配）
  AI缺陷识别	叶片缺陷识别（凹坑、缺口、撕裂、材料丢失、烧蚀、裂纹、涂层丢失等）11中缺陷类型显示（选配）
